Jonard Tools FPL-5050 - это набор для тестирования ВОЛС, состоящий из источника оптического излучения Jonard FLS-50A (1310/1550 нм) и измерителя мощности Jonard FPM-50A (850 - 1650 нм) InGaAs от -50 до +26 дБм. Набор используется для измерения потерь в одномодовых SM оптических линиях связи с коннекторами FC, SC или LC.

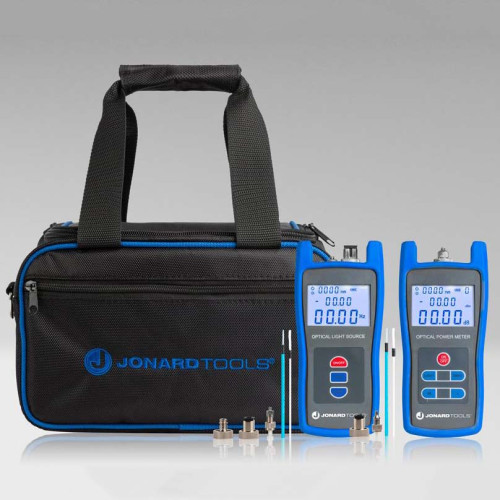

Комплект поставки набора Jonard Tools JIC-FPL-5050:
- *FLS-50 - источник излучения (1310/1550 нм).
- *FPM-50A - измеритель мощности (850 - 1650 нм), InGaAs от -50 до +26 дБм.
- Адаптер FC для источника излучения - 1 шт.
- Адаптер SC для источника излучения - 1 шт.
- Адаптер LC для источника излучения - 1 шт.
- Адаптер FC для измерителя мощности - 1 шт.
- Адаптер SC для измерителя мощности - 1 шт.
- Адаптер LC для измерителя мощности - 1 шт.
- Чистящие палочки - 4 шт.
- Батарейки типа AA - 6 шт.
- Инструкция - 1 шт.
- Чехол - 2 шт.
- Сумка, габариты 27 x 22 x 16 см - 1 шт.
1. *Источник оптического излучения Jonard Tools FLS-50
с длинами волн 1310/1550 нм используется для подачи стабильного сигнала определенной мощности в одномодовое SM волокно. Измерив остаточную мощность оптического сигнала в конце линии с помощью измерителя мощности (в комплект не входит), вы легко вычеслите его потери.
Особенности источника оптического излучения Jonard FLS-50:
- Длины волн излучателя: 1310/1550 нм
- Типы подключаемых волокон: Одномод SM
- Выходная мощность излучения: - 7 дБм
- Адаптеры для прямого подключения коннекторов FC, SC, LC (UPC) в комплекте
- Стабильная выходная мощность и длина волны, спектральная ширина ≤ 10 нм
- Четыре режима модуляции выходного сигнала (CW, 270 Гц, 1 кГц, 2 кГц)
- Пыле непроницаемая мембранная клавиатура
- Ударопрочный защитный резиновый бампер
- LCD экран с backlit подсветкой
- Температура эксплуатации: от -10 до +60 °C
- Питание: батареи AA 1.5 В - 3 шт
Технические характеристики Jonard FLS-50:
| Длина волны | 1310/1550 нм |
| Тип совместимого волокна | Одномод (SM) |
| Тип адаптера (в комплекте) | FC, SC и переходник на LC |
| Выходная мощность | -7 дБм |
| Стабильность излучения | ± 0.05 дБ / 15 мин или ± 0.1 дБ / 8 часов |
| Спектральная ширина | ≤ 10 нм |
| Частота модуляции | CW / 270 Гц / 1 кГц / 2 кГц |
| Питание | батареи AA 1.5 В - 3 шт |
| Температура эксплуатации | от -10 до +60 °C |
| Температура хранения | от -25 до +70°C |
| Габариты | 17.78 x 8.10 x 3.18 см |
| Вес | 409 г. |
Видео источника излучения Jonard:
2. *Измеритель мощности SM и MM оптического излучения Jonard Tools FPM-50 (от -50 дБм до +26 дБм).
Прибор используется для измерения мощности оптического сигнала в волокне на длинах волн 850, 980, 1300, 1310, 1490, 1550, 1625, 1650 нм. В паре с источником оптического излучения (в комплект не входит), способен измерять потери в линии. Комплектуется сменными адаптерами для подключения к линиям с коннекторами FC, SC и LC.
Особенности измерителя мощности Jonard JIC-FPM-50A:
- Измеряет оптическую мощность сигнала в SM и MM волокне
- Рабочие длины волн: 850, 980, 1300, 1310, 1490, 1550, 1625, 1650 нм
- Диапазон принимаемой мощности: от -50 дБм до +26 дБм
- Тип детектора: InGaAs
- Разрешение: 0.01 дБ
- Включает адаптеры: FC, SC, LC
- Прямое подключения к линиям с коннектором FC, SC (APC/UPC) и LC (UPC)
- Специальная функция ручной калибровки устройства
- Пыле непроницаемая мембранная клавиатура
- Ударопрочный защитный резиновый бампер
- LCD экран с backlit подсветкой
- Время работы от батарей: 130 часов
- Автоотключение
- Батарейки типа АА - 3 шт
Характеристики измерителя мощности FPM-50
| Диапазон измерения | от -50 дБм до +26 дБм |
| Диапазон длин волн | от 800 до 1650 нм (8 шт) |
| Калиброванные длины волн | 850, 980, 1300, 1310, 1490, 1550, 1625, 1650 нм |
| Одномодовый диапазон | 980, 1310, 1490, 1550, 1625, 1650 нм (≤ ± 0,25 дБ) |
| Многоводовый диапазон | 850, 1300 нм (≤ ± 0,8 дБ) |
| Тип детектора | InGaAs |
| Тип адаптера (в комплекте) | адаптеры FC, SC для порта, переходник на LC |
| Разрешение | 0.01 дБ |
| Экран | с backlit подсветкой |
| Клавиатура | пылеустойчивая конструкция |
| Защита | резиновый бампер в комплекте |
| Автоотключение | да, после 10 минут бездействия |
| Время работы от батарей | ≥ 130 часов |
| Питание | батарейки типа АА - 3 шт |
| Габариты | 17.78 х 8.26 х 2.54 см |
| Вес | 680 г |
Набор источника оптического излучения Jonard FLS-50 (SM 1310/1550 нм) и измерителя мощности Jonard FPM-50A (-50 +26 дБм)
- Производитель: Jonard Tools
- Код товара: JIC-FPL-5050
- Наличие: Доступно для заказа
-
68176р.
