Использование:
Назначение набора JIC-TK-611:
- Снятие внешней изоляции с круглого кабеля
- Запрессовка коаксиальных коннекторов на кабель
- Расшивка кабеля на кросс 66 и 110
- Организованное хранение инструментов
- Резка защитных кевларовых и упрочняющих арамидных нитей
- Слесарные и монтажные работы
- Разделка кабеля
- Проверка распиновки разъема RJ45 и обнаружение ошибок монтажа
- Протяжка кабеля за полыми стенами
- Монтаж коаксиальных коннекторов
- Сборка и разборка конструкций
- Идентификация кабеля, портов коммутатора и розеток пользователя
- Установка стандартных и сквозных коннекторов RJ45, RJ11/12, RJ 22
- Разделка витой пары и коаксиального кабеля
- Снятие изоляции с провода
| № | Наименование | Артикул | Вендор |
| 1 | Набор для идентификации и трассировки кабеля (генератор и щуп) | JIC-TETP-800 | Jonard |
| 2 | Кабельный тестер для модульных разъемов RJ45, RJ11, RJ12 | JIC-MCT-468 | Jonard |
| 3 | Кримпер для установки стандартных и сквозных коннекторов RJ45, RJ11/12, RJ 22 | JIC-UC-4569 | Jonard |
| 4 | Стриппер для проводов 0.13 до 8.35 мм2 с резаком кабеля и кримпером | JIC-WSC-826 | Jonard |
| 5 | Стриппер с крюком для снятия изоляции с кабеля 4.5 - 29 мм | JIC-CST-1900 | Jonard |
| 6 | Инструмент для запрессовки коаксиальных коннекторов F, BNC, RCA | JIC-CT-200 | Jonard |
| 7 | Стриппер для зачистки витой пары, коаксиального и плоского кабеля | JIC-UST-500 | Jonard |
| 8 | Ударный инструмент для расшивки кабеля на кросс 66 и 110 | JIC-EPD-91461 | Jonard |
| 9 | Магнитная система протяжки кабеля: ретривер, цепь, крюк | JIC-MRS-24 | Jonard |
| 10 | Ножницы эргономичные из высокоуглеродистой стали | JIC-186 | Jonard |
| 11 | Пассатижи с кусачками усиленные, для монтеров линейщиков, 241 мм | JIC-683 | Jonard |
| 12 | Эргономичный нож для разделки кабеля | JIC-KN-7 | Jonard |
| 13 | Ключ для подключения коаксиальных коннекторов BNC, компактный | JIC-RBNC-3 | Jonard |
| 14 | Отвертка универсальная 6 в 1 (прямой шлиц, крест, гаечный ключ) | JIC-SD-61 | Jonard |
| 15 | Длинногубцы телефониста с кусачками, стриппером и кримпером, 175 мм | JIC-22148 | Jonard |
| 16 | Cумка для инструментов, 21 карман, 254 x 279 x 203 мм | JIC-H-90 | Jonard |

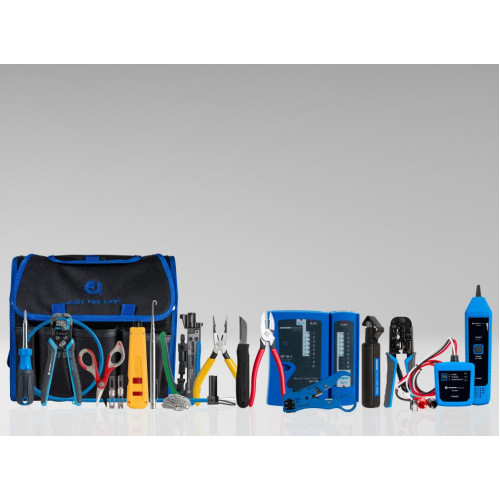

Jonard TK-611 - набор инструментов для обслуживания охранно-пожарных систем и линий связи.
Набор TK-611 предназначен для протяжки кабеля внутри полых стен, монтажа и обслуживания телекоммуникационного оборудования, Ethernet линий, систем безопасности и сигнализации. Содержит приборы и инструменты, необходимые для разделки коаксиального, сетевого и электрического кабеля, установки коннекторов, монтажа розеток и кроссов. Также, включает приборы для трассировки линии, идентификации нужного кабеля, определения распиновки коннекторов RJ45, RJ12/RJ11 и проверки целостности линий связи.
Вес: 4.06 кг. Габариты: 254 x 279 x 203 мм.
Комплект поставки набора JIC-TK-611:
- Генератор и щуп для идентификации и трассировки кабеля (JIC-TETP-800)
- Кабельный тестер для витой пары с коннекторами RJ45, RJ11, RJ12 (JIC-MCT-468)
- Кримпер для установки стандартных и сквозных коннекторов RJ45, RJ11/12, RJ 22 (JIC-UC-4569)
- Стриппер для проводов 0.13 до 8.35 мм2 (8-26 AWG) с резаком кабеля и кримпером (JIC-WSC-826)
- Стриппер с крюком для снятия внешней изоляции кабеля 4.5 - 29 мм (JIC-CST-1900)
- Инструмент для запрессовки коннекторов F, BNC, RCA на коаксиальный кабель (JIC-CT-200)
- Стриппер для зачистки витой пары, коаксиального и плоского кабеля (JIC-UST-500)
- Ударный инструмент для расшивки кабеля на кросс 66 и 110 (JIC-EPD-91461)
- Магнитная система протяжки кабеля: ретривер, цепь, крюк (JIC-MRS-24)
- Ножницы высокоуглеродистые эргономичные для резки кевлара и провода (JIC-186)
- Пассатижи с кусачками усиленные, для монтеров линейщиков, 241 мм (JIC-683)
- Эргономичный нож для разделки кабеля (JIC-KN-7)
- Ключ для подключения коаксиальных коннекторов BNC, компактный (JIC-RBNC-3)
- Отвертка универсальная 6 в 1: крест PH1 и PH2, прямая 7 и 5 мм, гаечный ключ 6 и 8 мм (JIC-SD-61)
- Длинногубцы телефониста с кусачками, стриппером и кримпером, 175 мм (JIC-22148)
- Cумка для инструментов, 21 карман, 254 x 279 x 203 мм (JIC-H-90)
Назначение набора JIC-TK-611:
- Снятие внешней изоляции с круглого кабеля
- Запрессовка коаксиальных коннекторов на кабель
- Расшивка кабеля на кросс 66 и 110
- Резка защитных кевларовых и упрочняющих арамидных нитей
- Слесарные и монтажные работы
- Разделка кабеля
- Проверка распиновки разъема RJ45 и обнаружение ошибок монтажа
- Протяжка кабеля за полыми стенами
- Монтаж коаксиальных коннекторов
- Сборка и разборка конструкций
- Идентификация кабеля, портов коммутатора и розеток пользователя
- Установка стандартных и сквозных коннекторов RJ45, RJ11/12, RJ 22
- Разделка витой пары и коаксиального кабеля
- Снятие изоляции с провода
- Организованное хранение инструментов
Характеристики комплектующих набора JIC-TK-611:
| № | Наименование | Артикул |
| 1 | Генератор и щуп для идентификации и трассировки кабеля Питание от батареи "крона" 9 VDC Индикация низкого заряда батарей (при напряжении 7 В) Соответствует стандартам CE: EN61326-1, EN61326-2-2 Тональный генератор сигнала: Проверка целостности кабеля Определение полярности телефонной линии Три светодиодных индикатора режимов Выходная мощность 10 мВт (при 600 Ом) Частота: 1.25/1.4 kHz (переменная), 6 Гц (трель) Защита от напряжения 60 VDC (генератор/полярность) Соответствует стандартам CE: EN61326-1, EN61326-2-2 Индуктивный щуп Пластиковый наконечник предотвращает случайные замыкания Регулируемая громкость принимаемого сигнала Работает с аналоговыми генераторами многих других производителей Импеданс: > 100 Ом | JIC-TETP-800 |
| 2 | Кабельный тестер для модульных разъемов RJ45, RJ11, RJ12 Проверка витой пары с разъемами RJ45, RJ12, RJ11 Тестирование на обрывы, короткие замыкания перепутанные пары Светодиодная LED индикация на основном и удаленном устройстве Функции замедления тестирования Чехол для переноски в комплекте 9В батарея (в комплекте) | JIC-MCT-468 |
| 3 | Кримпер для установки стандартных и сквозных коннекторов RJ45, RJ11/12, RJ 22 Установка стандартных коннекторов RJ45, RJ11/12, RJ 22 (8P8C, 6P6C, 4P4C) Установка сквозных коннекторов RJ45 с обрезкой излишка проводов Гильотина для удаления выступающих проводов проходного RJ45 после обжима Тип провода: одножильный и многожильный 28-22 AWG (0.32 - 0.64 мм) Рукоятки: двухкомпонентные, прорезиненные не скользящие Нож 1: резка проводов, витой пары и телефонного кабеля Нож 2 (гильотина): удаление излишка проводников сквозного коннектора RJ45 Стриппер 1: снятие изоляции круглого Ethernet кабеля (витой пары) Стриппер 2: снятие изоляции с плоского телефонного кабеля Безопасные лезвия закрытые страховочными скобами для защиты пальцев Лезвия и ножи заменяемые Стальная конструкция рамы с оксидным антикоррозийным покрытием Обжимные матрицы из высокоуглеродистой стали Габариты: 190 х 63.5 х 22.2 мм. Вес: 327 г | JIC-UC-4569 |
| 4 | Стриппер для проводов 0.13 до 8.35 мм2 (8-26 AWG) с резаком кабеля и кримпером Зачистка провода: 0.13 до 8.35 мм2 (8 - 26 AWG, диаметр 0.40 - 3.26 мм) Ручка микро настройки для зачистки проводника от 0.05 мм2 (30 AWG, Ø 0.25 мм) Подходит для многожильных или одножильных проводов. Встроенный резак Встроенный кримпер для обжима неизолированных клемм 0.32 - 5.3 мм2 Встроенный кримпер для неизолированных клемм провода зажигания 7 - 8 мм Регулируемый ограничитель длины зачищаемого участка провода Двухкомпонентные текстурированные нескользящие рукоятки Ушко для крепления страховочного ремешка на руку Длина: 19.7 см Вес: 417 г | JIC-WSC-826 |
| 5 | Стриппер с крюком для снятия изоляции с кабеля 4.5 - 29 мм Тип реза: продольный, спиральный и круговой Назначение: снятие внешней изоляции кабеля Диаметр кабеля: 4.5 - 29 мм Материал рабочих частей: металл Регулировка глубины реза Заменяемые лезвия Длина: 133.35 мм Вес: 135.63 г | JIC-CST-1900 |
| 6 | Инструмент для установки коннекторов F, BNC, RCA Тип установки: запрессовка Тип коннекторов: коаксиальные F, BNC, RCA Минимальная длина коннектора: 38 мм Тип кабеля: коаксиальный RG59, RG6, RG11 Двойная головка и регулировочный винт для универсальности Направляющая линейка на боковине инструмента Прочная высокоуглеродистая сталь с черным оксидным покрытием Эргономичные пластиковые ручки | JIC-CT-200 |
| 7 | Стриппер для зачистки витой пары, коаксиального и плоского кабеля Выполнен в форме прищепки с возвратной пружиной. Снятие внешней изоляции витой пары диаметром до 6.36 мм. Поворотное колесо-регулятор глубины реза. Снятие внешней изоляции плоского телефонного кабеля 4P/6P. Двухуровневая зачистка коаксиального кабеля RG-59/6 и RG-7/11. Ресурс лезвия: 5000 операций. Нож для резки кабеля и проводников. Заменяемые лезвия. Длина: 127 мм. Вес: 113 г. | JIC-UST-500 |
| 8 | Ударный инструмент Jonard для расшивки кабеля на кросс 66 и 110 Лезвие для работы на кроссе типа 66 Лезвие для работы на кроссе типа 110 Прочный ударный механизм Два режима силы забития Hi и Low (Hi: 18,14 кг / 178 N и Lo: 13,6 кг / 133 N) Выдвижной крючок для извлечения проводника с кросса Двухцветная рукоять (желтый цвет со стороны обрезки провода) Увеличенное отделение для хранения лезвий с фиксатором Ресурс инструмента: 100 000 операций в режиме забития Hi (18,14 кг / 178 N) Вес без лезвия: 127 г | JIC-EPD-91461 |
| 9 | Магнитная система протяжки кабеля: ретривер, цепь, крюк Назначение: поиск и захват металлической цепи внутри полого пространства Шариковая цепь длиной 3.05 м легко перемещаться внутри полой стены Ушко на цепи служит для крепления протяжного троса или провода Стопорное кольцо на цепи предотвращает проваливание внутрь полой стены Гибкий пруток ретривер оснащен мощными неодимовым магнитом Ретривер способен изгибаться и принимать любую статичную форму Телескопический крюк выдвигается на длину до 51 см и легко захватывает цепь Сумка для хранения в комплекте | JIC-MRS-24 |
| 10 | Ножницы из высокоуглеродистой стали с эргономичными ручками Назначение: резка кевлара (Kevlar®), изоляции провода, кабельных стяжек Ножи из высоко углеродистой нержавеющей стали (HRC 58-60) Серрейторное лезвиеЭргономичные нескользящие двухкомпонентные рукоятки Материал рукояток: нейлон и сантопрен (Santoprene™) Регулировочный винт с защитным колпачком Страховочный упор для защиты пальцев от защемления Длина 152 мм Вес 116 г | JIC-186 |
| 11 | Пассатижи с кусачками усиленные, для монтеров линейщиков, 241 мм Термообработанная хром-ванадиевой сталь Индукционная закалка режущих кромок Резка болтов, гвоздей и высокопрочной проволоки Рифленые губки с перекрестной штриховкой для надежного захвата Шарнир обеспечивающий плавное движение челюстей Отсутствие бокового люфта Толстые пластиковые ручки (толщина покрытия ~ 1.8 мм) Длина ножа: 20,638 мм Длина челюсти: 40,48 мм Толщина челюсти: 15,88 мм Ширина челюсти: 31,75 мм Длина: 241,3 мм Вес: 590 г | JIC-683 |
| 12 | Эргономичный нож для разделки кабеля Назначение: резка прочной изоляции кабеля Острое закаленное стальное лезвие Эргономичная нескользящая ручка из термопластичного каучука (TPR) Повышенный комфорт работы и контроль инструмента Длина лезвия: 44.45 мм Общая длина: 158.75 мм Вес: 108 г | JIC-KN-7 |
| 13 | Ключ для подключения коаксиальных коннекторов BNC, компактный Назначение: установка и снятие коаксиальных коннекторов BNC Компактный дизайн для монтажа коннекторов в труднодоступных местах Ручка с насечкой обеспечивает надежный захват Стальная петля для крепления к карабину или кольцу Материал: высокоуглеродистая легированная сталь Никелированное покрытие Прочный и долговечный Установка или удаление разъемов Длина: 5,72 см Вес: 52 г | JIC-RBNC-3 |
| 14 | Отвертка универсальная 6 в 1 (крест, прямой шлиц, гаечный ключ) Функции: крестовая отвертка, плоская отвертка и гаечный ключ Устойчивый к коррозии вал с полированной поверхностью Размер плоской отвертки 3/16"(4.76 мм) и 9/32" (7.14 мм) Размер крестовой отвертки Phillips: PH1 и PH2 Размер гаечного ключа: 5/16 "(8 мм) и 1/4" (6 мм) Намагниченные наконечники Ручка из мягкой резины Стандарты: ASME / ANSI Длина: 190.5 мм. Вес: 179.62 г | JIC-SD-61 |
| 15 | Длинногубцы телефониста с кусачками, стриппером и кримпером, 175 мм Хром-ванадиевая сталь с индукционной закалкой Кримпер для обжима кнопочных коннекторов UR / UY / UG, AMP Tel-Splice Дробилка для различных материалов Стриппер для зачистки провода 0,76 мм Эргономичная ручка с пластиковой рукояткой Длина резака для проволоки: 10,31 мм Длина челюсти: 47,63 мм Толщина челюсти: 9,53 мм Ширина челюсти: 20,64 мм Материал: хром-ванадиевая сталь Длина: 175 мм Вес: 206 г | JIC-22148 |
| 16 | Cумка для инструментов, 21 карман, 254 x 279 x 203 мм Съемный верх на липучке Прочный долговечный материал: PVC Coated 600D Polyester Укрепленный корпус для сохранения своей формы 21 карман (11 внуртенних и 8 внешних) Два внешних отделения (на липучке и с эластичной лентой Эргономичная металлическая ручка с мягкой накладкой Плечевой ремень для переноски Два сраховочных ремня для крепления к лестнице Металлический зажим для крепления рулетки Габариты (В х Ш х Г): 254 x 279 x 203 мм. Вес: 1.43 кг | JIC-H-90 |

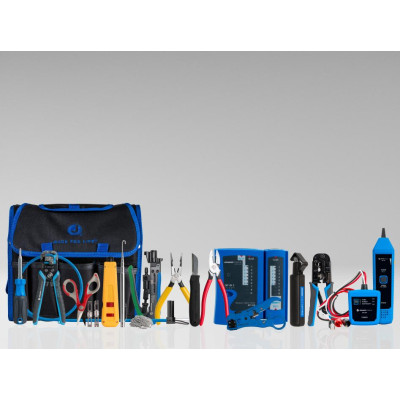

Набор инструментов Jonard TK-611 для обслуживания охранно-пожарных систем и линий связи
- Производитель: Jonard Tools
- Код товара: JIC-TK-611
- Наличие: Доступно для заказа
-
55744р.
