Инструкция по эксплуатации VFL-150 и VFL-25

1. Отвинтите крышку выключателя питания, установите батарейки. Примечание. Катод (-) батарей должен быть повернут в сторону крышки выключателя питания Завинтите крышку выключателя питания на место.
2. Отвинтите пылезащитный колпачок, нажмите выключатель питания на конце крышки, чтобы включить устройство.
3. Нажмите переключатель режима излучения, чтобы активировать лазер в непрерывном режиме. Непрерывный красный луч света будет исходить от VFL-25 через универсальный разъем 2,5 мм.
4. Снова нажмите переключатель режимов, и красный луч начнет мигать (частота 6-9 Гц).
5. Снова нажмите переключатель режимов, луч будет пульсировать с меньшей частотой (частота 1-2 Гц). Нажмите переключатель режима еще раз, чтобы выключить лазер.
6. Чтобы проверить кабель, вставьте кабель с коннектором SC, ST или FC в универсальный разъем 2,5 мм.
7. Нажмите переключатель режима, чтобы выбрать непрерывный или импульсный режим. Когда закончите, нажмите переключатель режима, чтобы выключить красный луч.
8. Нажмите выключатель питания, чтобы выключить устройство, и закрутите пылезащитный колпачок.
9. Если устройство находится без работы в течение длительного периода времени, рекомендуется извлечь батареи, чтобы предотвратить повреждение VFL-25 из-за возможной протечки элементов питания.

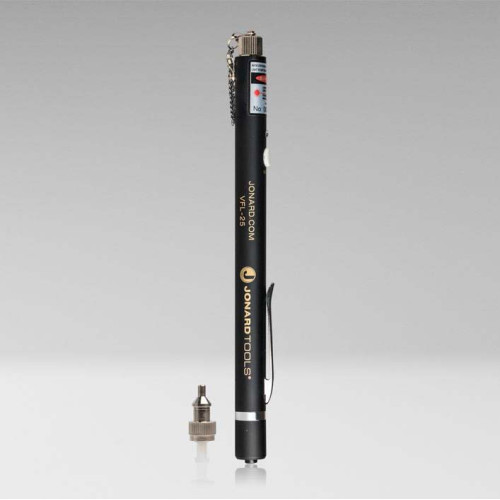

Jonard Tools VFL-150 - комплект визуального локатора неисправностей оптического волокна с коннекторами FC, SC, ST (JIC-VFL-25) и переходника для коннекторов LC (JIC-VFL-25125). Этот VFL в виде ручки, специально разработан для специалистов, которым нужен качественный переносной источник видимого сигнала для просвечивания волокна, поиска нужных портов, тестирования непрерывностей, нахождения изгибов и трещин в сплайс кассетах, пигтейлах и патчкордах. Локатор поможет найти изгиб, или обрыв волокна в мертвой зоне оптического рефлектометра. Работает в режиме непрерывного свечения (CW), либо в импульсном режиме (мигание).

Комплект поставки Jonard JIC-VFL-150:

1. Визуальный локатор повреждений оптических волокон (VFL-25)
2. Адаптер переходник FC-LC (VFL-25125)

Технические характеристики комплекта Jonard VFL-150:

• Выходная мощность:
