Стриппер был разработан для волоконно-оптических кабелей Corning, «MiniXtend Fast Access Binderless» и «HD MiniXtend» и других похожих кабелей.
Как использовать стриппер:
- Откройте соответствующую сторону инструмента
- Выберите правильный размер паза
- Поместите кабель в инструмент и защелкните замок
- Кольцевой рез: вращать инструмент 3-6 раз в направлении стрелки
- Продольный рез: используйте маркировку, чтобы выровнять кабель, потяните в направлении стрелки
- Откройте инструмент и выньте кабель.
Запасные лезвия для стрипперов с продольным и круговым резом изоляции
| Наименование | Код для заказа |
| Запасные лезвия для стриппера Jonard MS-306 | JIC-MS-306RB |
| Запасные лезвия для стриппера Jonard MS-316 | JIC-MS-316RB |
| Запасные лезвия для стриппера Jonard MS-326 | JIC-MSB-5010 |
| Запасные лезвия для стриппера Jonard MS-426 | JIC-MS-426RB |

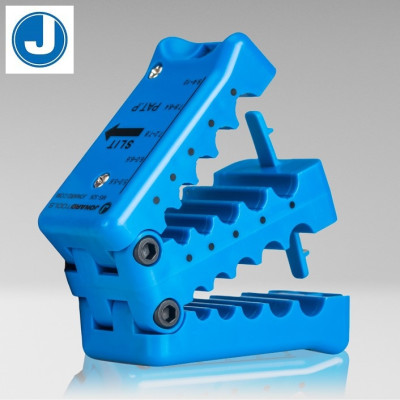

Jonard MS-326 - Стриппер для продольного и кругового реза изоляции кабеля диаметром 5 - 10 мм.
Предназначен для получения доступа к оптоволокну при организации ответвлений оптического кабеля. Этот уникальный запатентованный инструмент способен частично или полностью снимать изоляцию с оптического кабеля и защитных трубок. Стриппер безопасно режет защитное покрытие не повреждая модуль и волокна.
MS-326 разрабатывали, учитывая большой спрос на слиттеры для продольного реза изоляции кабеля Jonard MS-6 и MS-26. В него дополнительно включили функцию кругового реза, что делает его более универсальным.
Стриппер MS-326 напоминает прищепку в которой предусмотрено 10 прецизионных пазов разного диаметра с режущими лезвиями внутри. Пять пазов предназначены для продольного реза изоляции кабеля, ещё пять - выполняют круговой надрез, позволяя удалить участок защитного покрытия с любого участка кабеля.
Ресурс лезвия: 5000 продольных/круговых резов. Сменные лезвия доступны для заказа: JIC-MSB-5010.
Характеристики стриппера Jonard MS-326:
- Диаметр совместимого кабеля: 5 - 10 мм
- Тип резки изоляции: продольный и круговой
- Назначение: внешняя изоляция кабеля, оптические модули, трубки
- Прецизионные канавки для продольной резки изоляции кабеля: 5 шт
- Прецизионные канавки для резки изоляции кабеля по кругу: 5 шт
- Защелка для удержания инструмента в закрытом положении
- Заменяемые лезвия (JIC-MSB-5010)
- Габариты: 7.3 x 3.8 x 5.4 см
- Вес: 97 г
Размеры пазов (канавок) стриппера Jonard MS-326:
- 5.0 - 5.6 мм (2 шт: для продольного и кругового реза)
- 6.0 - 6.6 мм (2 шт: для продольного и кругового реза)
- 7.2 - 7.8 мм (2 шт: для продольного и кругового реза)
- 7.8 - 8.4 мм (2 шт: для продольного и кругового реза)
- 9.4 - 10 мм (2 шт: для продольного и кругового реза)
Модели стрипперов Jonard для продольного и кругового реза изоляции:
| Модель | MS-426 | MS-326 | MS-316 | MS-306 |
| Диаметр кабеля | 5.8 - 12 мм | 5 - 10 мм | 2.9 - 6.8 мм | 1.2 - 3.3 мм |
| Изоляция/назначение | Толстая, до 2 мм | Тонкая | Модули и трубки | Модули и трубки |
| Количество пазов для реза изоляции | 8 шт (4 вдоль / 4 по кругу) | 10 шт (5 вдоль / 5 по кругу) | 10 шт (5 вдоль / 5 по кругу) | 12 шт (6 вдоль / по 6 кругу) |
| Пазы для кабеля, мм | 5.8 - 6.4 7.8 - 8.4 9.8 - 10.4 11.2 - 12 | 5.0 - 5.6 6.0 - 6.6 7.2 - 7.8 7.8 - 8.4 9.4 - 10 | 2.9 - 3.6 3.6 - 4.4 4.4 - 5.2 5.2 - 6.0 6.0 - 6.8 | 1.2 - 1.5 1.5 - 1.8 1.8 - 2.1 2.1 - 2.5 2.5 - 2.9 2.9 - 3.3 |
Запасные лезвия для стрипперов с продольным и круговым резом изоляции
| Наименование | Код для заказа | |
| Запасные лезвия для стриппера Jonard MS-306 | JIC-MS-306RB | |
| Запасные лезвия для стриппера Jonard MS-316 | JIC-MS-316RB | |
| Запасные лезвия для стриппера Jonard MS-326 | JIC-MSB-5010 | |
| Запасные лезвия для стриппера Jonard MS-426 | JIC-MS-426RB |
Видео работы стриппера Jonard MS-326:
Стриппер Jonard MS-326 для продольной и поперечной резки оптического кабеля и трубок диаметром 5 - 10 мм
- Производитель: Jonard Tools
- Код товара: JIC-MS-326
- Наличие: Доступно для заказа
-
14197р.
